Linhas Horizontais na Tela LCD: Causas e Soluções
Como as Linhas Horizontais em LCD Realmente Funcionam — Fundamentos dos Eletrodos de Linha
Antes de diagnosticar linhas horizontais, entender o mecanismo ajuda você a escolher a solução correta.

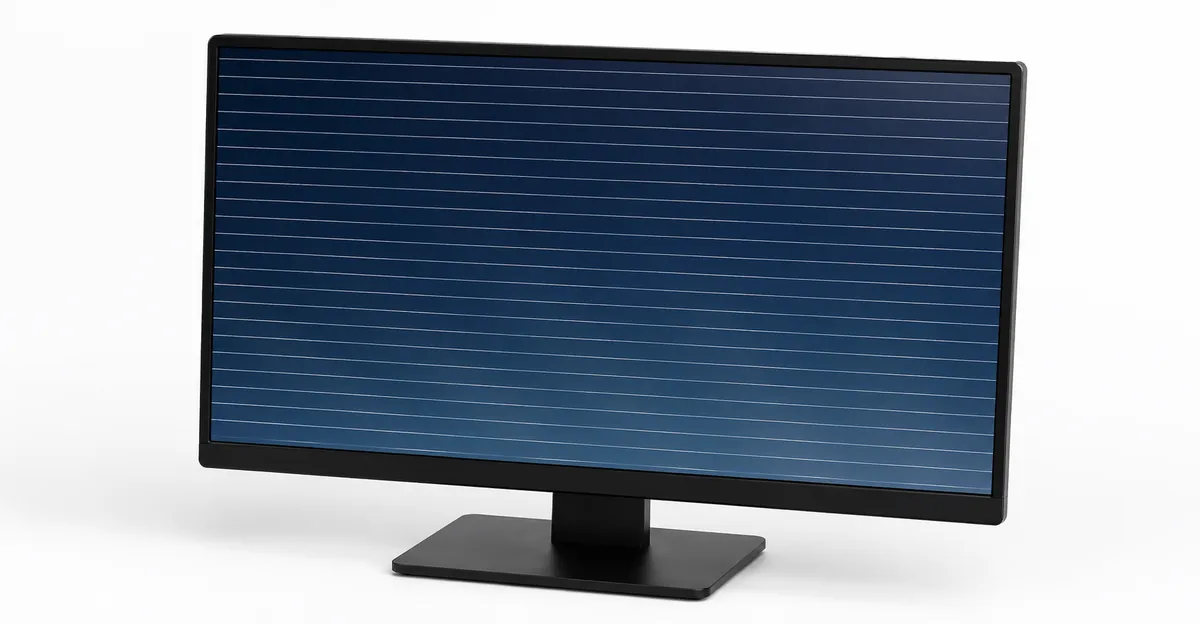

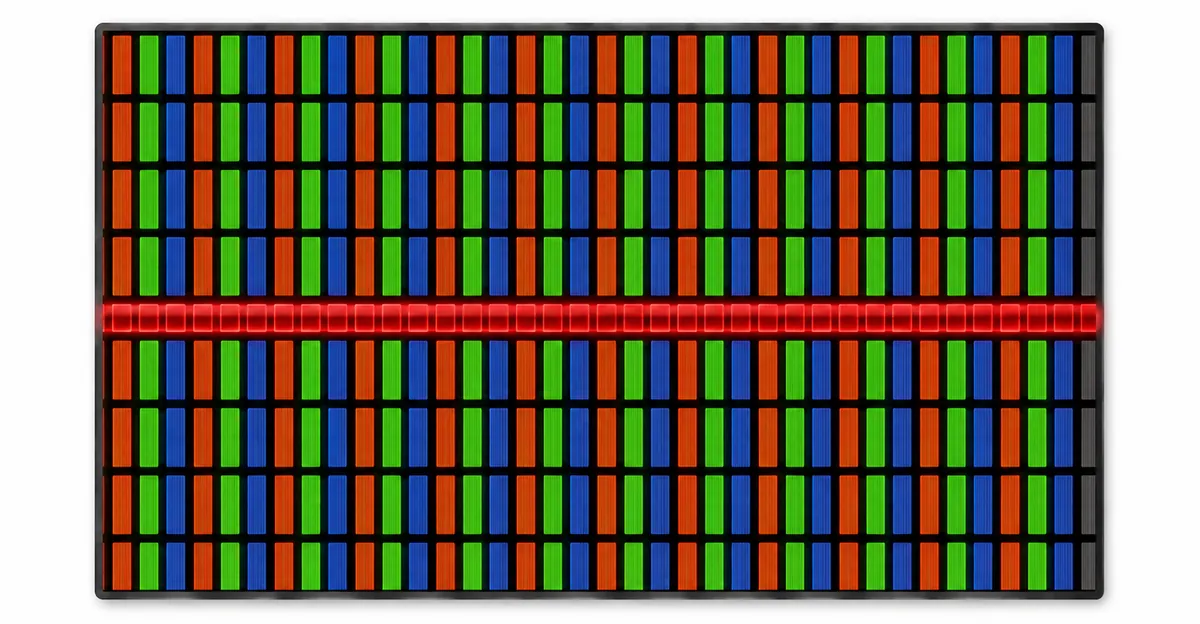

Um painel LCD é organizado em uma grade de linhas e colunas. Cada linha corre horizontalmente da esquerda para a direita. Um único eletrodo de linha controla todos os pixels naquela linha. A placa T-Con envia sinais de temporização por esse eletrodo de linha para atualizar cada linha de pixels em sequência, de cima para baixo, aproximadamente 60 vezes por segundo.
Quando o eletrodo de linha falha, todos os pixels naquela linha recebem a mesma tensão incorreta. O resultado é uma linha horizontal que vai de borda a borda — porque o eletrodo atravessa toda a largura da tela.
Isso é fundamentalmente diferente das linhas verticais, que envolvem eletrodos de coluna (que correm de cima para baixo).
O efeito em cadeia do gate driver: os gate drivers operam em um padrão de "brigada de balde". Cada chip gate driver ativa uma seção de linhas e passa as informações de temporização para o próximo chip abaixo. Se um gate driver falhar, todas as linhas controladas por esse chip e por cada chip abaixo dele podem deixar de operar corretamente. É por isso que falhas de linha horizontal às vezes aparecem como imagem normal na parte superior da tela com vídeo distorcido a partir do ponto de falha para baixo.
O Que a Cor da Sua Linha Diz Sobre a Causa
A cor da linha horizontal fornece pistas diagnósticas:
| Cor da Linha | O Que Significa |
|---|---|
| Linha preta | Eletrodo de linha completamente falho — nenhum sinal chega àquela linha |
| Linha branca | Eletrodo de linha permanentemente energizado — exibe brilho total |
| Cor única (vermelho/verde/azul) | Uma coluna de sub-pixel dentro da linha falhou |
| Linha piscando/rolando | Conexão intermitente — problema na T-Con ou cabo (geralmente corrigível) |
| Linha estável, sem piscar | Dano físico no eletrodo dentro do painel (pode exigir substituição do painel) |
| Linhas apenas na metade superior | Falha em um CI gate driver que afeta linhas a partir daquele ponto para baixo |
| Múltiplas linhas horizontais aleatórias | Múltiplas saídas do gate driver falhando ou problemas no tab bond |
Regra diagnóstica chave: linhas piscando → falha em componente externo (corrigível). Linhas estáveis → falha interna no painel (pode exigir substituição do painel).
Por Que as Placas T-Con Falham Mais em TVs LCD do Que em Monitores
Televisores LCD têm uma taxa desproporcionalmente alta de falhas na placa T-Con em comparação com monitores de computador.
O fator de acúmulo de calor: as TVs geralmente ficam fechadas em gabinetes com ventilação limitada e operam por horas prolongadas em ambientes de sala de estar. A placa T-Con fica em um espaço confinado onde o calor se acumula ao longo dos anos. Os capacitores da placa T-Con se degradam mais rápido nessas condições, eventualmente causando erros de sinal de temporização que se manifestam como linhas horizontais.
Comparação entre monitor e TV:
| Monitores | TVs LCD | |
|---|---|---|
| Vida útil típica da T-Con | 5–8 anos | 3–5 anos |
| Gestão de calor | Geralmente passiva + ventoinha | Frequentemente gabinete fechado |
| Acessibilidade para reparo | Fácil de abrir | Frequentemente requer desmontagem completa |
| Disponibilidade de peças | Muito alta | Alta |
| Modo de falha comum | Falha no canal de saída | Degradação de capacitores por calor |
Se sua TV tem linhas horizontais, a placa T-Con é a primeira coisa a verificar — e o suspeito mais provável.
Notas de Campo: Diagnosticando Linhas Horizontais em uma LG 42LN5300 de 10 Anos
Durante uma sessão de reparo, encontramos uma TV LCD LG 42LN5300 com uma única linha horizontal branca no terço superior da tela.
Avaliação inicial: linha branca = eletrodo de linha permanentemente travado em alta tensão. Poderia ser T-Con, cabo ou nível do painel.
Passos do diagnóstico:
- Abrimos o painel traseiro e localizamos a placa T-Con
- Verificamos a conexão do cabo flat — limpa e firme
- Medimos as tensões de saída da T-Con com um multímetro
- Encontramos um canal de eletrodo de linha emitindo tensão consistentemente alta
Solução: substituímos a placa T-Con (peça de R$225). A linha horizontal desapareceu imediatamente e não voltou após 6 meses de uso.
Lição: mesmo falhas adjacentes ao painel geralmente se originam na placa T-Con. Substitua a T-Con antes de assumir que o próprio painel está morto.
As Cinco Causas Mais Comuns de Linhas Horizontais em LCD
Causa 1: Falhas de temporização da placa T-Con
O controlador de temporização gera sinais precisos que sequenciam a atualização das linhas de pixels. Quando ele apresenta mau funcionamento, corrompe os dados de linhas específicas, criando linhas horizontais. Frequentemente acompanhado de cintilação ou artefatos em rolagem. A placa T-Con pode falhar em qualquer idade, mas é mais comum em TVs e monitores com mais de 3 anos.
Causa 2: Degradação do sinal do cabo flat
O cabo flat transporta os dados do eletrodo de linha da T-Con até o painel. Quando condutores individuais quebram ou se degradam, a linha afetada exibe valores incorretos constantes. Geralmente aparece gradualmente ao longo de meses. Mais comum em notebooks, onde o cabo flexiona na dobradiça.
Causa 3: Degradação das trilhas do eletrodo de linha
As trilhas condutoras embutidas no vidro LCD se degradam com o tempo devido a ciclos térmicos e umidade. Isso é permanente e exige substituição do painel. Geralmente afeta painéis mais antigos (5+ anos).
Causa 4: Incompatibilidade do sinal de taxa de atualização
Operar em taxas de atualização não nativas causa erros de temporização que podem se manifestar como artefatos horizontais. Comum após alterações nas configurações do display. Fácil de corrigir — defina a taxa de atualização para o valor nativo do painel.
Causa 5: Dano físico no painel
Impactos ou pressão sobre o painel podem romper conexões internas dos eletrodos de linha. Geralmente é óbvio pelas circunstâncias. Não pode ser corrigido sem substituir o painel.
Causa 6 (painéis mais novos): falha de Gate-On-Array (GOA)
Painéis modernos às vezes integram o gate driver diretamente no substrato de vidro em vez de usar CIs gate driver separados. Esse design "Gate-On-Array" elimina os chips gate driver e seus tab bonds, mas introduz um novo modo de falha: se o gate driver integrado falhar, o painel é irreparável (não há como substituir uma placa T-Con para corrigi-lo).
Análise Técnica: Como o Caminho do Driver de Linha Realmente Funciona
Entender o caminho exato do sinal ajuda no diagnóstico de linhas horizontais.
Caminho do sinal da GPU até a linha de pixels:
- Saída da GPU: a placa de vídeo renderiza cada quadro e emite um fluxo de vídeo digital.
- Cabo externo: o cabo transporta o sinal digital até a placa de entrada do monitor.
- Placa T-Con: a T-Con recebe o sinal digital, o desserializa e gera sinais de temporização de linha. O tempo de linha é tipicamente um "clock de shift register" que aciona cada linha em sequência.
- Cadeia de gate drivers: os sinais de temporização de linha são enviados para uma cadeia de CIs gate driver (ou circuitos GOA em painéis modernos). Cada gate driver ativa uma seção de linhas.
- Eletrodos de linha: as linhas ativadas recebem tensões que permitem que os dados de coluna atualizem esses pixels.
Onde as falhas de linha horizontal acontecem:
- Falha de temporização na T-Con: geralmente afeta todas as linhas (tela inteira) ou saídas de temporização específicas.
- Falha de um único CI gate driver: afeta uma seção de linhas a partir da posição daquele CI para baixo.
- Falha de tab bond (onde o gate driver se conecta ao vidro): afeta linhas específicas controladas por aquele ponto de ligação.
- Falha de trilha do eletrodo de linha (dentro do vidro): afeta linhas individuais permanentemente.
- Falha do driver integrado GOA: afeta todas as linhas controladas por aquela seção de circuitry integrada ao vidro.
Linhas Horizontais na GPU vs. no Monitor — Como Diferenciar
Antes de abrir o monitor, descarte a GPU. Falhas na placa de vídeo podem imitar linhas horizontais.
Sinais de que a GPU é a causa:
- Linhas horizontais aparecem em vários monitores conectados ao mesmo computador
- Linhas horizontais mudam de posição quando você altera a resolução da tela
- Linhas horizontais aparecem apenas em aplicativos específicos (jogos, reprodução de vídeo)
- Atualizações de driver coincidiram com o aparecimento das linhas
- A GPU está superaquecendo (ventoinha em velocidade máxima, quente ao toque)
Passos para descartar a GPU:
- Conecte o monitor a outro computador. Se as linhas persistirem: hardware do monitor. Se as linhas desaparecerem: problema na GPU.
- Atualize ou reverta os drivers gráficos pelo Gerenciador de Dispositivos.
- Reduza a resolução e a taxa de atualização para os valores padrão.
- Verifique a temperatura da GPU com MSI Afterburner ou HWiNFO.
Se a GPU for a causa, a solução é atualizar o driver (R$0) ou substituir a GPU (R$750–2.500), não consertar o monitor.
Guia de Reparo Passo a Passo (Do Mais Fácil ao Mais Difícil)
Passo 1: Ciclo de energia (5 minutos)
Desconecte o dispositivo da tomada. Mantenha o botão de energia pressionado por 30 segundos. Aguarde 5 minutos. Ligue. Isso descarta falhas temporárias da T-Con.
Passo 2: Verificações de cabo e sinal
Substitua o cabo de vídeo. Experimente outras portas. Reduza a taxa de atualização para 60Hz. Atualize ou reverta os drivers gráficos. Isso descarta problemas no nível do sinal.
Passo 3: Substituição da placa T-Con (R$125–400)
Pesquise online por "placa T-Con [seu modelo]". As peças estão amplamente disponíveis no Mercado Livre e Shopee. Exige abrir o dispositivo. Isso corrige a maioria dos casos de linha horizontal.
Passo 4: Substituição do cabo flat (R$75–200 para notebooks)
Para degradação do cabo interno. Siga os guias de desmontagem do iFixit ou do canal no YouTube especializado no seu modelo. Manuseie os cabos flat com cuidado — são frágeis.
Passo 5: Re-ligação do gate driver (R$250–750, somente profissional)
Se o CI do gate driver se soltou de seu tab bond, um profissional às vezes pode re-ligá-lo adicionando fita para pressão adicional, aplicando calor para reflow do ACF, ou substituindo o ACF completamente. Este é um reparo especializado.
Passo 6: Substituição do painel (R$500–2.000)
Apenas para falhas permanentes do eletrodo de linha dentro do painel. Compare o custo do reparo com o custo de substituição. Para TVs com mais de 5 anos, a substituição completa frequentemente faz mais sentido econômico.
O Truque do "Reparo com Fita" para Linhas Horizontais em TVs
Para TVs LCD com linhas horizontais causadas por falha do tab bond (onde o cabo flex do gate driver se conecta ao vidro do painel), existe um truque de reparo profissional bem conhecido:

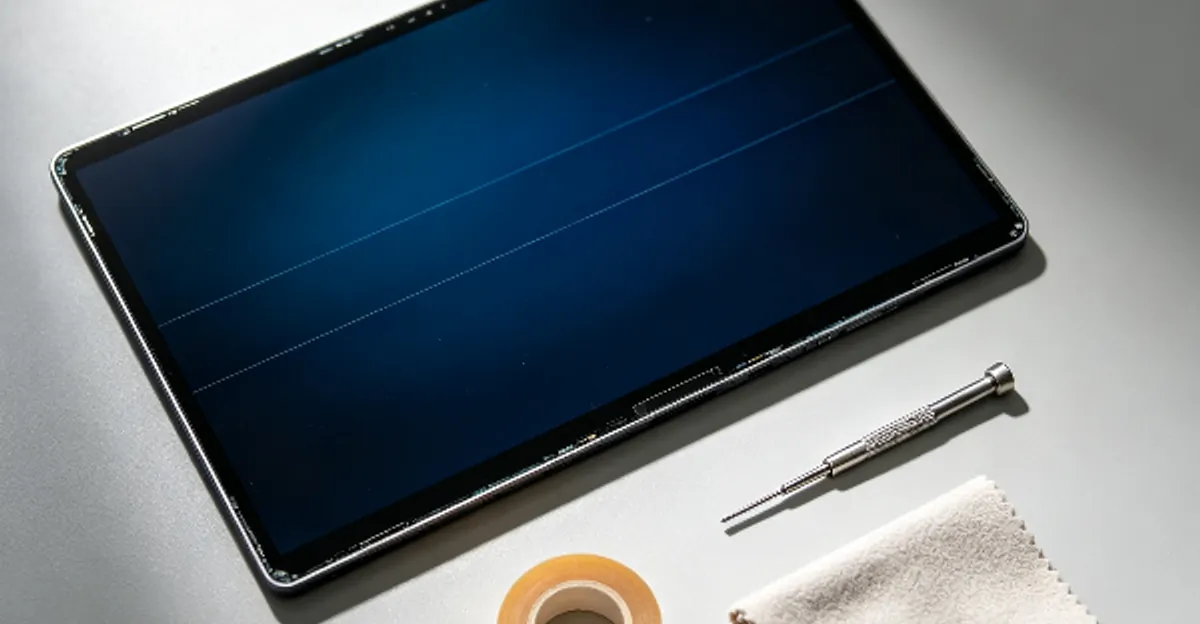

A técnica da fita: aplique tiras de fita isolante ao longo das bordas do painel onde os cabos flex do gate driver entram. A fita adiciona pressão sobre o tab bond, o que pode restaurar o contato entre o gate driver e o vidro do painel. Este é um reparo temporário — o reparo adequado é substituir a ligação ACF, mas a técnica da fita pode estender a vida útil da TV por meses ou anos.
Quando o truque da fita funciona:
- A linha horizontal responde à pressão sobre a moldura (apertando as bordas da tela)
- A posição da linha está próxima da borda superior ou inferior da tela
- A TV tem mais de 5 anos (degradação do ACF é provável)
Quando não funciona:
- A linha é perfeitamente estável independentemente da pressão
- A linha está no meio da tela (os tab bonds geralmente ficam nas bordas)
- O próprio painel está rachado ou fisicamente danificado
Esse reparo não exige abrir a TV — a fita é aplicada externamente ao longo da junção da moldura.
Monitor vs. Notebook vs. TV — Diferenças de Reparo
Monitores: os mais fáceis de reparar. O painel traseiro geralmente sai com parafusos visíveis. Placa T-Con acessível. Ampla disponibilidade de peças.
Notebooks: mais complexo. Exige a remoção completa do painel de tela. Cabos flat são específicos do modelo. A substituição da tela exige remontagem com alinhamento preciso.
Televisões: o calor é o principal vilão. Verifique a ventilação após o reparo. Filtros de linha são recomendados para estender a vida útil da T-Con após o reparo.
Comparação de custo de reparo:
| Dispositivo | Custo da T-Con | Custo do Painel | Falha Comum |
|---|---|---|---|
| Monitor 22–27" | R$75–150 | R$250–500 | Saída da T-Con |
| Monitor 27–32" | R$125–225 | R$500–1.000 | Temporização da T-Con |
| Monitor 4K/Profissional | R$175–300 | R$750–1.750 | T-Con + gate drivers |
| Notebook | R$125–300 | R$400–1.000 | Cabo flex na dobradiça |
| TV LCD (40–55") | R$150–400 | R$750–2.000 | T-Con por calor |
| TV LCD (55"+) | R$250–600 | R$1.500–3.000 | Múltiplos gate drivers |
Prevenção — Como Reduzir o Risco de Linhas Horizontais
Para usuários de TV:
- Garanta ventilação adequada ao redor da TV (não encoste-a na parede)
- Use um filtro de linha de qualidade para evitar danos por picos de energia — surtos são comuns em períodos de chuva forte no Brasil
- Reduza o brilho da luz de fundo para diminuir a geração interna de calor
- Evite montar TVs sob luz solar direta
- Desligue a TV quando não estiver em uso por períodos prolongados (reduz o total de horas de operação)
Para usuários de monitor:
- Fixe os monitores com segurança para reduzir a vibração
- Evite colocar monitores próximos a saídas de aquecimento ou sob luz solar direta
- Use um filtro de linha para evitar danos por picos de energia
- Limpe a poeira dos furos de ventilação anualmente
- Desligue o monitor durante tempestades (ou use um filtro de linha de qualidade)
Para usuários de notebook:
- Abra e feche a tampa com cuidado — evite forçá-la além do alcance normal
- Não levante o notebook pela tela
- Mantenha o notebook longe de temperaturas extremas
- Use uma capa protetora durante o transporte
- Evite deixar o notebook sob luz solar direta por períodos prolongados
Boas práticas gerais:
- Mantenha o firmware e os drivers atualizados
- Use a resolução nativa e a taxa de atualização recomendada do monitor
- Substitua cabos antigos antes que falhem (cabos com mais de 5 anos têm maior risco)
Problemas Relacionados de Linhas no LCD
- Hub de Linhas no LCD: visão geral de todos os tipos de linhas no LCD
- Linhas Verticais no LCD: falhas nos eletrodos de coluna
- Linhas Pretas no LCD: falhas em linhas mortas
- Linhas Verdes no LCD: problemas de linhas coloridas
- Como Corrigir Linhas no LCD: guia completo de reparo
Conclusão
Linhas horizontais em telas LCD indicam falhas nos eletrodos de linha. A causa mais comum é o mau funcionamento da placa T-Con — e a substituição da T-Con (R$125–400) resolve a maioria dos casos sem substituição do painel. Sempre comece com o ciclo de energia e a substituição do cabo. Para TVs LCD, a gestão de calor é crítica: melhore a ventilação e use filtros de linha para estender a vida útil da unidade reparada. No Brasil, marcas como Samsung, LG e TCL oferecem programas de garantia estendida que podem cobrir esse tipo de defeito após o término da garantia padrão. Use a ferramenta de teste de tela para acompanhar se suas linhas horizontais estão mudando com o tempo — cintilação sugere problemas corrigíveis; linhas estáveis podem exigir a substituição do painel.
